KBZ253X/H-10C/P梅花電液動單向密封刀閘閥

型號：KBZ253X/H-10C/P
所屬：刀閘閥
口徑：DN15-2000
介質：水、蒸汽、空氣、油品、腐蝕性介質
生產標準：GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
適用溫度：-20~300℃
是否定制：可根據用戶需求定制
應用領域：化工、食品、化肥、冶金、制藥、電力、生物工程等

產品介紹

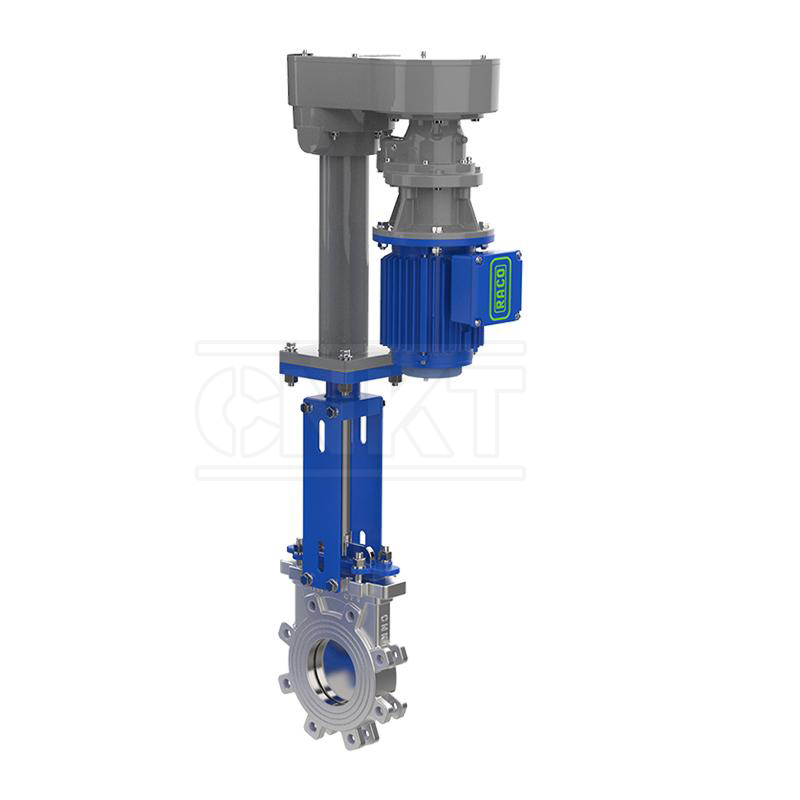

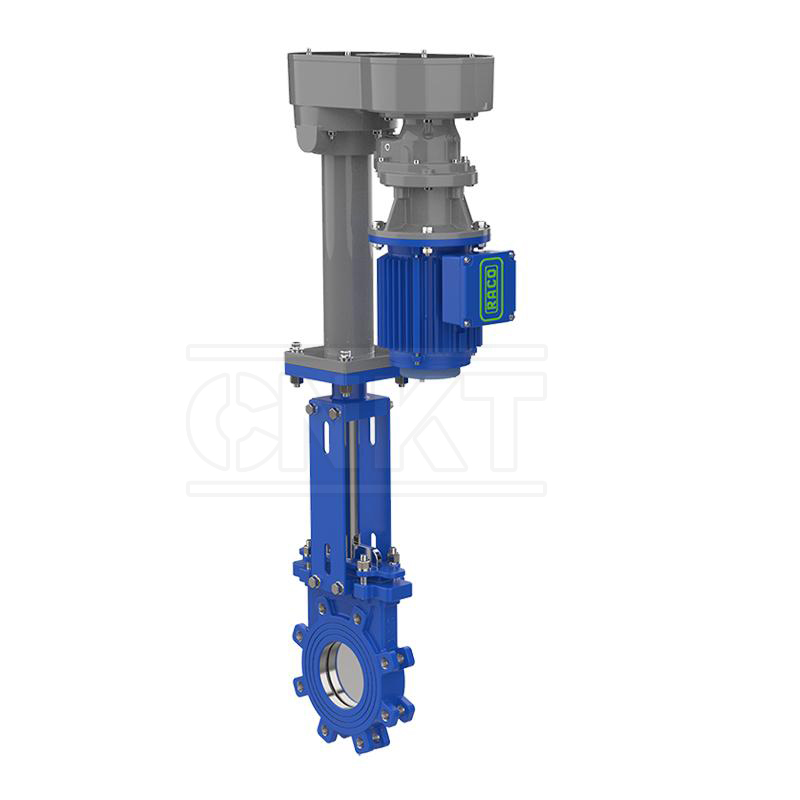

梅花電液動單向密封刀閘閥

結構特點及用途：
梅花電液動單向密封刀閘閥有閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間有限。預設有限的系統。

重要性能
公稱壓力：1.0MPa
適用溫度：-20~120℃
泄漏率: 普通型≤ 1%
氣源氣壓：6.0-8.0 bar
可燃性氣體電源電壓：220V或380VAC

設計/檢測標準
法蘭標準：GB9115-88
結構長度：GB12221
壓力標準：GB/T13927-92

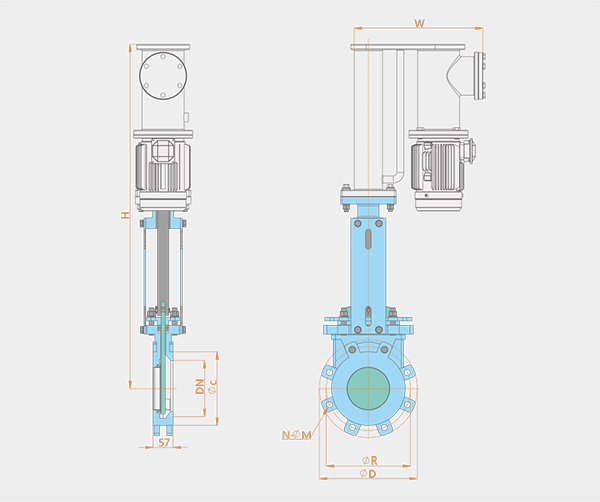

PN10連接尺寸

DN	0d	L	D	R	C	M	A-0B	H
50	50	48	165	125	99	M16	4-18	675
65	65	48	185	145	118	M16	4-18	450
80	80	51	200	160	132	M16	4-18	460
100	100	51	220	180	156	M16	4-18	558
125	125	57	250	210	184	M16	8-18	660
150	150	57	285	240	211	M16	8-18	710
200	200	70	340	295	266	M20	8-23	880
250	250	70	395	350	319	M20	12-23	1080
300	300	76	445	400	370	M20	12-23	1190
350	350	76	505	460	429	M20	12-23	1300
400	400	89	565	515	480	M24	16-27	1480
450	450	89	615	565	530	M24	20-27	1560
500	500	114	670	620	582	M24	20-27	1890
