結構特點及用途：
KMZ943X-10C/P電動暗板單向密封閘閥有閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間有限。預設有限的系統。
重要性能
公稱壓力：1.0MPa
適用溫度：-20~120℃
泄漏率: 普通型≤ 1%
氣源氣壓：6.0-8.0 bar
可燃性氣體電源電壓：220V或380VAC
設計/檢測標準
法蘭標準：GB9115-88
結構長度：GB12221
壓力標準：GB/T13927-92

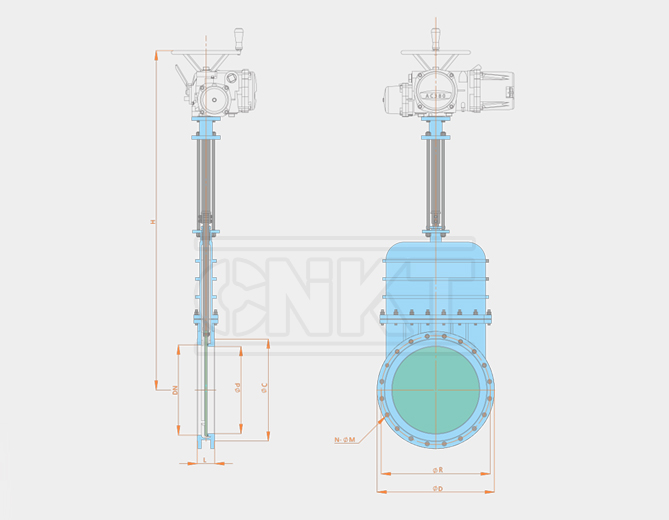

PN10連接尺寸
| DN | Фd | L | D | R | C | M | A-ФB | H |
| 80 | 80 | 51 | 200 | 160 | 132 | M16 | 4-18 | 650 |
| 100 | 100 | 51 | 220 | 180 | 156 | M16 | 4-18 | 700 |
| 125 | 125 | 57 | 250 | 210 | 184 | M16 | 8-18 | 750 |
| 150 | 150 | 57 | 285 | 240 | 211 | M16 | 8-18 | 820 |
| 200 | 200 | 70 | 340 | 295 | 266 | M20 | 8-23 | 865 |
| 250 | 250 | 70 | 395 | 350 | 319 | M20 | 12-23 | 980 |
| 300 | 300 | 76 | 445 | 400 | 370 | M20 | 12-23 | 1100 |
| 350 | 350 | 76 | 505 | 460 | 429 | M20 | 12-23 | 1260 |
| 400 | 400 | 89 | 565 | 515 | 480 | M24 | 16-27 | 1450 |
| 450 | 450 | 89 | 615 | 565 | 530 | M24 | 20-27 | 1640 |
| 500 | 500 | 114 | 670 | 620 | 582 | M24 | 20-27 | 1763 |
| 600 | 600 | 114 | 780 | 725 | 682 | M27 | 20-30 | 1895 |
| 700 | 700 | 127 | 895 | 840 | 794 | M27 | 24-30 | 2010 |
| 800 | 800 | 127 | 1015 | 950 | 901 | M30 | 24-33 | 2185 |
| 900 | 900 | 127 | 1115 | 1050 | 1001 | M30 | 28-33 | 2340 |
| 1000 | 1000 | 149 | 1230 | 1160 | 1112 | M33 | 28-36 | 2540 |
| 1200 | 1200 | 156 | 1455 | 1380 | 1328 | M36 | 32-39 | 2800 |
